Phase Protection Relay
โดย : Admin
เฟสโปรเทคชั่นรีเลย์ (Phase Protection Relay)
เฟสโปรเทคชั่นรีเลย์นี้ โดยทั่วไปจะมีฟังก์การทำงานที่เหมือนๆกับรีเลย์อื่นๆที่มีชื่อแตกต่างกันไป เช่นเฟสซีเคว้นซ์โปรเทคชั่นรีเลย์ (phase sequence protection relay และ รีเลย์สำหรับมอนิเตอร์ริ่งระบบสามเฟส (3 phase monitoring relay) เป้น
สำหรับฟังก์ชั่นหลักๆของรีเลย์ประเภทนี้ก็คือ ใช้สำหรับป้องกันความผิดปกติที่เกิดกับอุปกรณ์ไฟฟ้า เช่น ป้องกันไฟตก-ไฟเกิน (Under-Over Voltage), เฟสขาดหาย (Phase Loss), เฟสไม่สมดุลย์ (Phase Unbalance) และการสลับเฟส (Phase Sequence) เป็นต้น โดยรีเลย์ประเภทนี้จำทำการเฝ้าติดตามและตรวจวัดสัญญาณของระบบไฟฟ้าที่ต่อเข้ากับอินพุทของรีเลย์ และจะทำการตัดวงจรในระบบไม่ให้อุปกรณ์เกิดความเสียหาย
ในการใช้งานอุปกรณ์เฟสโปรเทคชั่นรีเลย์ (Phase Protection Relay)นี้ จะเริ่มทำงานเมื่อมีความผิดปกติของอุปกรณ์ไฟฟ้า โดยมีเงื่อนไขในการเช็คความผิดปกติอุปกรณ์ในระบบไฟฟ้า ดังนี้
- เช็คไฟตก-ไฟเกิน (Under-Over Voltage) แรงดันในขณะที่ใช้งานมีค่าเกินหรือต่ำกว่าที่กำหนด
- เช็คเฟสขาดหาย (Phase Loss) แรงดันของเฟสใดเฟสหนึ่งขาดหายไป
- เช็คเฟสไม่สมดุลย์ (Phase Unbalance) แรงดันไฟฟ้าของแต่ละเฟสที่ต่างกัน
- เช็คลำดับเฟส (Phase Sequence) แรงดันไฟฟ้าของแต่ละเฟสสลับกันหรือการเรียงลำดับเฟสไม่ถูกต้องของระบบไฟ 3 เฟส 3 สาย และ 3 เฟส 4 สาย

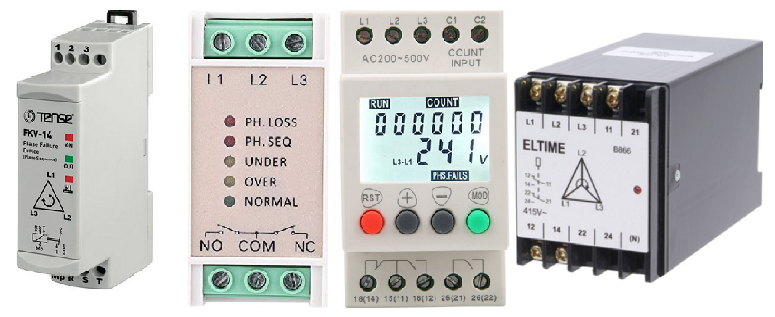

Phase Protection Relay ที่ใช้งานโดยทั่วไปก็มีมากมายหลายแบบด้วยกันดังตัวอย่างต่อไปนี้

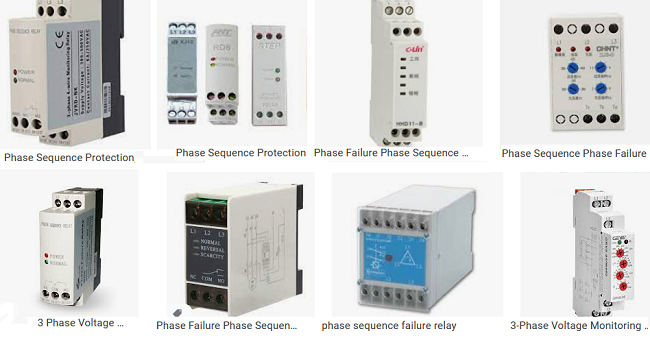

ตัวอย่างที่เมื่อทำการพิมพ์ค้นหาจากกลูเกิล ซึ่งก็จะมีรูปร่างรูปแบบและชื่อที่แตกต่างกัน
ชมคลิป การทำงานของเฟสซีเคว้นซ์โปรเทคชั่นรีเลย์
คลิปสอนการคำนวนหาความไม่สมดุลย์ของแรงดันไฟ (คิดเป็นเปอร์เซ็นต์)
========================================================
