สายไฟมอเตอร์เสียหายจากความร้อน ขอคำแนะนำครับ
wildhog
10/11/2557
17:57 น.
ทางผมได้ติดตั้งSuction blowerขนาด 15 kW สองตัว โดยทั้งสองตัวจะเดินสลับกัน
โดยการDrive Motor จะDrive ผ่าน VSD ติดตั้งใช้งาน มาตั้งแต่เดือนกุมภาพันธ์ที่ผ่านมา
เมื่อสองอาทิตย์ก่อน พบว่าสายไฟที่ต่อมอเตอร์มีความเสียหาย
ซึ่งน่าจะเกิดจาก ความร้อนในกล่องTerminal box
ดูแล้ว เสียหายทั้งสายของPowerที่จ่ายให้มอเตอร์ และสายที่ต่อออกจากขดลวดครับ
กระแสที่วัดได้ตอนใช้งานประมาณ 25 แอมป์

อยากทราบสาเหตุที่เป็นไปได้ สำหรับปัญหานี้ครับ
ขอบคุณครับ
ความคิดเห็นทั้งหมด 13 รายการ |
ความคิดเห็นที่ 1
wildhog
10/11/2557
17:59 น.

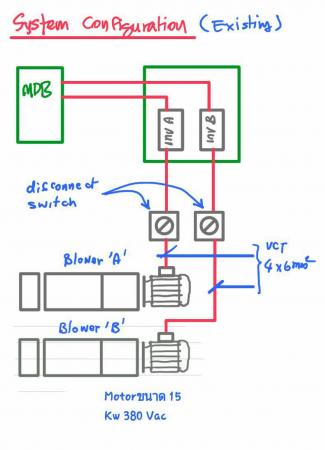

diagramครับ
ความคิดเห็นที่ 2
wildhog
10/11/2557
18:01 น.

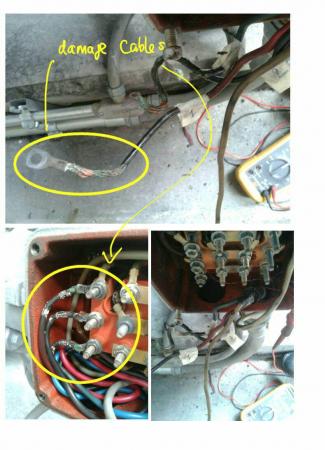

สายของขั้วมอเตอร์ที่ฉนวนหลุดล่อนออก
ความคิดเห็นที่ 3
wildhog
10/11/2557
18:03 น.
สายพาวเวอร์ที่หลุดล่อนออกเช่นกัน เป็นเฉพาะส่วนที่อยู่ในterminal boxเท่านั้น
ความคิดเห็นที่ 4
wildhog
10/11/2557
18:08 น.

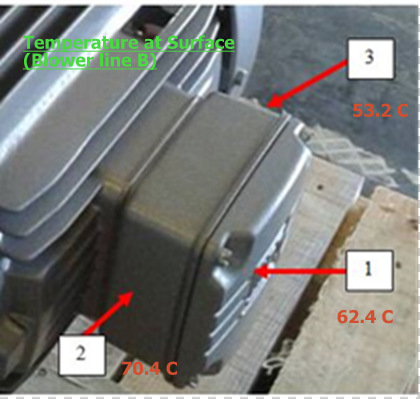

วัดอุณหภูมิที่ผิวเปลือกของTerminal box ของตัว B ที่ใช้งานอยู่ซึ่งเริ่มมีอาการคล้ายกันแต่น้อยกว่า เนื่องจากใช้งานน้อยกว่า
ความคิดเห็นที่ 5
wildhog
10/11/2557
18:10 น.

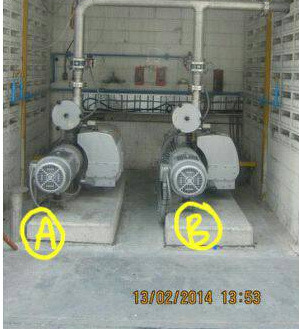

ลักษณะการติดตั้งใช้งานครับ
ความคิดเห็นที่ 6
wildhog
10/11/2557
18:17 น.
เท่าที่หาอ่านดูจากข้อมูลหลายๆที่ บอกว่า การต่อด้วยInverterนั้น จะทำให้มอเตอร์มีความร้อนสูงกว่าการต่อด้วย Υ-Δ จะเป็นผลจากเรื่องนี้หรือไม่ครับ
หรือควรต่อด้วย Υ-Δ เนื่องจากพอใช้งานจริงๆแล้ว ไม่เคยต้องปรับความถี่ ใช้ 50 Hz ตลอดครับ
ความคิดเห็นที่ 7
พี่เสือ
10/11/2557
22:15 น.
ขอข้อมูลเพิ่มเติมหน่อย ดังนี้

1) ถ้าเป็นไปได้ขอดูแผ่นป้าย (Name plate ) ของมอเตอร์
2) ช่วยวัดกระแสให้หน่อยว่าขณะมอเตอร์ทำงาน กินกระแสเท่าไหร่
3) ช่วยวัดหรือดูแรงดันเอาพุทที่ออกจากอินเวอร์เตอร์ให้หน่อยว่าเท่าไหร่
4) ใช้อินเวอร์เตอร์ยี่ห้ออะไร รุ่นไหน และเซ็ต switching frequency เท่าไหร่


thanks
ความคิดเห็นที่ 8
wildhog
10/11/2557
22:35 น.
1)เนมเพลทของมอเตอร์ตามภาพครับ
2)กระแสมอเตอร์วัดจากอีกตัว (ตัว B) ประมาณ 25 Ampครับ ตัว A ไม่ได้ทำงานตอนที่พวกผมเข้าไปดูครับ ทางPlant เดินตัว B ไปก่อน
3)ส่วน Voltที่outputจากInverter วัดที่ตัว B ประมาณ 435 Volt ครับ
4) Inverter ทราบแต่ว่าเป็นของ ABB ครับ รุ่นผมต้องสอบถามทางไฟฟ้าอีกทีพรุ่งนี้ครับ รวมถึงการSetค่า

ขอบคุณครับ

อยากเรียนถามเพิ่มเติมว่า จากสภาพของมอเตอร์ที่เห็น ต้องเอาไปทำอะไรบ้างครับ สามารถส่งซ่อมแล้วกลับมาใช้งานได้อีกหรือเปล่าครับ
ความคิดเห็นที่ 9
wildhog
10/11/2557
23:08 น.
ความคิดเห็นที่ 10
พี่เสือ
11/11/2557
09:54 น.
เท่าที่ดูจากแผ่นป้าย พอจะเห็นอะไรบางอย่างดังนี้

1 ) มอเตอร์ตัวนี้ ไม่ใช่มอเตอร์มาตรฐานทั่วไป ไม่ใช่ standard motor หรือไม่ใช่มอเตอร์แบบ 4 โพลทั่วไป มอเตอร์ตัวนี้หากคำนวนจากสูตรจะเป็นมอเตอร์แบบ 6 โพล

120*F(50Hz)/speed (980) = 6 Pole

มอเตอร์ตัวนี้ออกแบบมาสำหรับประยุกต์ใช้กับงานที่ต้องการความเร็วต่ำแต่แรงบิดสูง

คำถามแรกเลย ทำไมเลือกใช้มอเตอร์ชนิดนี้กับ Suction blower ... อุปกรณ์นี้มาจากต่างประเทศหรือทำในไทย

2) มอเตอร์ตัวนี้ออกแบบมาให้ใช้งานได้ 2 ความถี่ คือ50และ60HZ แต่บ้านเราไฟ 50 HZ ตั้งนั้นมอเตอร์ตัวนี้ต่อได้3แบบ ΥY ,Δ และ γ โดยขึ้นกับแรงดันที่จ่ายให้มอเตอ์

3) ถ้าไดร์ฟเป็นของ ABB แรงดันเอาพุต ก็น่าจะปรับได้ตั้ง 0- 380 V หรือ 0-เท่ากันแรงดันอินพุท..... ดังนั้นมอเตอร์ตัวนี้ควรต่อแบบ Y

คำถาม... ตอนนี้มอเตอร์ตัวนี้ต่อแบบไหน (วิธีการต่อน่าจะมีบอกอยู่ที่ฝาครอบขั้วต่อของมอเตอร์)


4) การวัดแรงดันและกระแสจากอินเวอร์เตอร์ ด้วยมิเตอร์ธรรมดาอาจได้ค่าที่คลาดเคลื่อน ให้อ่านค่าจากตัวไดร์ฟ และช่วยให้ข้อมูลเพิ่มเติมดังนี้

01.02: SPEED [rpm] = ?
01.03: FREQUENCY [Hz]=?
01.04: CURRENT [A] =?
01.05: TORQUE [%]=?
01.06: POWER [%]=?
01.07: DC BUS VOLTAGE V [V]=?
01.08: MAINS VOLTAGE [V]=?
01.09: OUTPUT VOLTAGE [V]=?

ความคิดเห็นที่ 11
wildhog
11/11/2557
10:21 น.
ขอบคุณสำหรับความเห็น/คำแนะนำครับ

1) blowerตัวนี้ เป็นComplete setจากต่างประเทศครับ เป็นของBuschครับ

ส่วนคำถามข้ออื่นๆ ผมต้องกลับไปถามข้อมูลทางไฟฟ้าอีกทีครับ แล้วจะรีบกลับมาตอบให้โดยด่วนครับ
ความคิดเห็นที่ 12
wildhog
11/11/2557
15:44 น.
ข้อมูลเพิ่มเติมครับ การต่อเป็นแบบ Y ตามภาพครับ ส่วนข้อมูลอย่างอื่นต้องกลับไปเช็คที่หน้างานอีกทีครับ

ความคิดเห็นที่ 13
พี่เสือ
11/11/2557
18:43 น.
ความเห็นของบางท่าน จาก FB ซึ่งเป็นคำแนะนำที่ดี
