» Webboard » PLC & ระบบคอนโทรล
06/03/2554 13:50 น. , อ่าน 4,802 ครั้ง
Bookmark and Share
ระบบลิฟท์โดยสาร 5 ชั้น แบบคู่ รบกวนช่วยแนะนำด้วยครับ
DIFF
06/03/2554
13:50 น.
 ทำโปรเจ็คเพื่อจบการศึกษาครับ
รายละเอียดฮาร์ดแวร์ : ลิฟท์คู่ 5 ชั้น แบบคู่ PLC ใช้ของ SEMENS CPU C313C-DP ต่อแบบเน็ตเวิร์ค 4 ตัวครับ สวิทช์เรียกลิฟท์ภายนอกใช้ร่วมกัน ขณะนี่ฮาร์ดแวร์ ออกแบบเสร็จแล้วครับ
รายละเอียดซอฟแวร์ : ใช้ SIMATIC Manager สำหรับเขียน Ladder ขณะนี้โปรแกรมสามารถกดเรียกลิฟท์ตามชั้นได้ครับ แต่เป็นการทำงานของลิฟท์ตัวเดียวครับ เนื่องจากยังไม่เข้าใจเงื่อนไขบางอย่างที่จะเป็นการตัดสินใจว่าลิฟท์ตัวใดสมควรทำงานครับ อาจเป็นเพราะยังไม่เข้าใจหลักการทำงานของลิฟท์ ลำดับการทำงานก่อนหลังของมาตฐานลิฟท์ทั้วไปครับ
จึงขอรบกวนท่านที่มีแนวคิดหรือประสบการณ์ช่วยแนะนำข้อมูลให้ด้วยครับ ขอบคุณครับ
ความคิดเห็นทั้งหมด 8 รายการ |
ความคิดเห็นที่ 1
ช่างวรเดช
07/03/2554
10:27 น.
 โดยทั่วไป

จะอินเตอร์ล๊อก เรื่องชั้นคู่ ชั้นคี่ น้ำหนักโดยสาร และการปิดประตูไม่สนิท รวมถึงเวลาการจอด แลเวลาการออกตัว และหยุดสนิทก่อนประตูเปิด

การเบรกฉุกเฉิน กรณี ลิฟท์ไหลเร็วเกิน กี่ เมตร ต่อ วินาที

และการเรียงตัวของสลิง การตีกลับของการคลายสลิง

ชุดสำรองไฟ แสงสว่าง การสื่อสารเมื่อไฟดับและการระบายอากาศในห้องโดยสาร
และ อูยยยยย ผมรู้แค่เนี๊ย เดี๋ยวมีคนมาช่วยแจม เป็นแน่แท้ เจียว


อิอิ
ความคิดเห็นที่ 2
DIFF
08/03/2554
22:46 น.
 ขอบคุณช่างวรเดชมากครับ สำหรับข้อมูล

ผมขอสอบถามรายละเอียดเพิ่มเติม

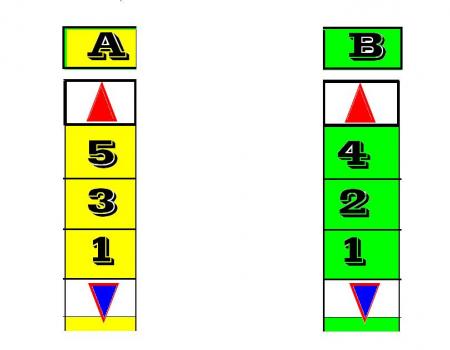

1.อินเตอร์ล็อคชั้นคู่ชั้นคี่ หมายถึงลิฟท์ตัวที่1 ทำงานเฉพาะชั้นคู่ ลิฟท์ตัวที่2 ทำงานเฉพาะชั้นคี่ ถูกต้องไหมครับ
2.ปกติเมื่อเริ่มสตาร์ท ลิฟท์แต่ละตัวจะแสตนด์บาย ชั้นไหนครับ
3.กรณีผู้ใช้งานเรียกลิฟท์ จะใช้เงื่อนไขใดในการาตัดสินใจว่าลิฟท์ตัวใดจะทำงานครับ

รบกวนด้วยครับ
ความคิดเห็นที่ 3
ช่างวรเดช
09/03/2554
04:38 น.
 1 YES

2 ชั้นบริการ หลัก ครับ

3 .1 หากกำลังวิ่งอยู่ เรียกไม่เจาะจง
ทิศทางที่กำลังขับเคลื่อน กับ ทิศทางที่โดนเรียกใช้

ควรเป็นทิศเดียวกัน ครับ


3.2 หากจอดทั้งคู่ เป็นการเรียก แบบเจาะจง







4. คำเตือน!!!!!!! อย่าเชื่อ ผม มาก ผมคนรู้น้อย อิอิ ควรใช้แหล่งความรู้อื่นประกอบ

เพราะผมใช้ประสบการณ์ มาตอบ อาจไม่ ตรงตามตำราทางวิชาการวิศวกรรม อิอิ
ความคิดเห็นที่ 4
DIFF
09/03/2554
22:51 น.
 อย่างไรก็ขอบคุณครับ....

1.ในกรณีลิฟท์ตัวที่1 จอดชั้น3 ลิฟท์ตัวที่2 จอดชั้น4 ผู้ใช้งานเรียกจากชั้น1 ลิฟท์ตัวใดควรทำงานครับ เนื่องจากผู้ใช้เรียกที่ชั้น1 ความต้องการอาจจะไปชั้นที่เป็นเลขคี่ หรือเลขคู่ ก็ได้ แบบนี้ควรตัดสินใจอย่างไรครับ
2.จากการวิ่งทางเดียวกัน และอินเตอร์ล๊อกแบบชั้นคู่ ชั้นคี่ กรณีลิฟท์ตัวที่1 จอดชั้น4 ลิฟท์ตัวที่สองกำลังวิ่งไปชั้น5 แต่ถึงชั้น4 อยู่ แล้วมีผู้ใช้เรียกลิฟท์ลงจากชั้น3 กรณีนี้ ต้องรอลิฟท์ตัวที่2 ส่งผู้โดยสารที่ชั้น5 ก่อนแล้วจึงวิ่งลงมารับที่ชั้น3 หรือ ลิฟท์อีกตัวที่จอดอยู่ชั้น4 จะลงมารับที่ชั้น3 เลยครับ
ความคิดเห็นที่ 5
ช่างวรเดช
10/03/2554
21:46 น.
ให้ทำ TIMING Diagram ประกอบการเขียน PLC จะดีกว่าครับ

จะมองเห็นการทำงานครบและแม่นยำครับ
ความคิดเห็นที่ 6
ช่างวรเดช
11/03/2554
13:55 น.
 หากทำได้แล้วเห็นปัญหา ส่งมันมา ผมจะช่วยดูให้อีกแรง
ความคิดเห็นที่ 7
DIFF
11/03/2554
19:28 น.
 ขอบคุณสำหรับคำแนะนำครับ เดี๋ยวผมลองทำดูครับติดขัดไรค่อยรบกวนใหม่อีกรอบครับ
ความคิดเห็นที่ 8
ช่างวรเดช
13/03/2554
11:57 น.
 การสื่อสารครับ

mr.worradej@hotmail.com
0839921379
