ตัวอย่างการใช้ Siam MILL
โดย : Admin



การสร้างเอ็นซีโปรแกรมสำหรับการเจาะรู




ที่มา:  โกลด์ แอนด์ โกรว แมชชีนเนอรี (ไทยแลนด์) จำกัด







1. เขียนรูที่ต้องการเจาะด้วยคำสั่ง CIRCLE ของ AutoCADโดยที่ศูนย์ของโปรแกรมต้องอยู่ที่ศูนย์ของ WCS เท่านั้น

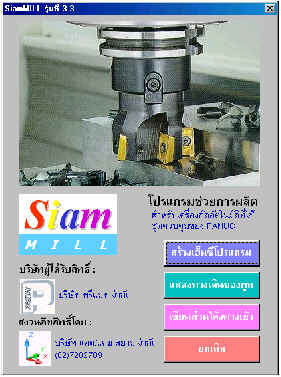

     2. เลือกไอคอน SiamMILL


3. เลือก สร้างเอ็นซีโปรแกรม




4. ใส่ หมายเลขโปรแกรม

5. กำหนดชื่อไฟล์ที่ใช้เก็บโปรแกรมที่จะสร้าง

ขึ้นมา ( สามารถค้นหาตำแหน่งของไฟล์ ที่

ต้องการได้จากปุ่ม ค้นหา… )

6. เลือก ตกลง










11. จะปรากฏข้อความ

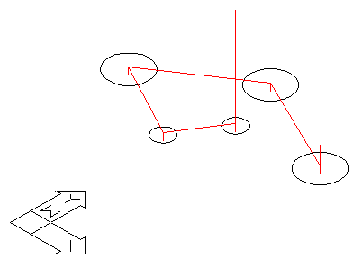

เลือกวงกลมทั้งหมด โดย Pick จากจุดที่ 1ถึงจุดที่ 2 แล้วกด Enter


14. เลือกไอคอน SiamMILL



15. เลือก แสดงทางเดินของทูล

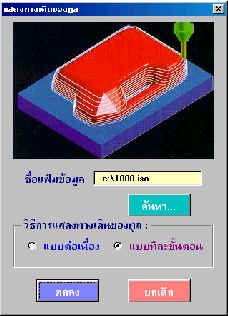

16. กำหนดชื่อไฟล์ที่ต้องการแสดงทางเดินของทูล ( สามารถค้นหาไฟล์ที่ต้องการได้จากปุ่ม ค้นหา… )

17. เลือกวิธีการแสดงทางเดินของทูลแบบต่อเนื่อง หรือ แบบทีละขั้นตอน

18. เลือก ตกลง

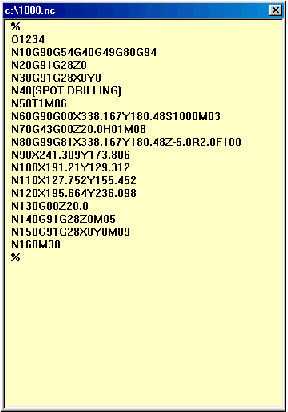

12. โปรแกรมจะสร้าง NC-Code ออกมา

13. เลือก จบโปรแกม โปรแกรมจะแสดงข้อมูลในเอ็นซีโปรแกม เมื่อต้องการจบการทำงาน







7. เลือก เจาะรู

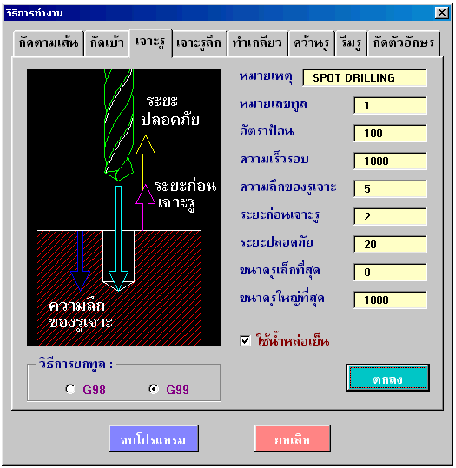

8. กำหนดค่าต่าง ๆ ในตารางดังรูป
9.ใส่ข้อความที่ต้องการอธิบายเพิ่ม เติมในช่อง หมายเหตุ
10. เลือก ตกลง









นายเอ็นจิเนียร์ขอสงวนสิทธิ์รับรองความถูกต้อง โปรดใช้วิจารณญาณในการรับข่าวสารข้อมูล
