Diode คืออะไร
โดย : Admin

Diode คืออะไร





ไดโอด เป็นอุปกรณ์ที่ทำจากสารกึ่งตัวนำ p-n สามารถควบคุมให้กระแสไฟฟ้าจากภายนอกไหลผ่านตัวมันได้ทิศทางเดียว

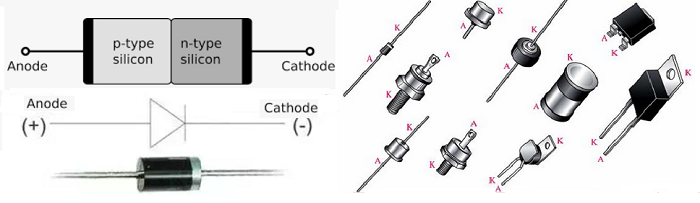

ไดโอดประกอบด้วยขั้ว 2 ขั้ว คือ แอโนด (Anode ; A) ซึ่งต่ออยู่กับสารกึ่งตัวนำชนิด p และ แคโธด (Cathode ; K)  ซึ่งต่ออยู่กับสารกึ่งตัวนำชนิด n   ดังรูป









 การทำงานของไดโอด

ไดโอดจะทำงานได้ต้องต่อแรงดันไฟให้กับขาของไดโอด การต่อแรงดันไฟให้กับไดโอด เรียกว่า การให้ไบแอส (BIAS)


การให้ไบแอสแก่ไดโอดมีอยู่ 2 วิธีคือ

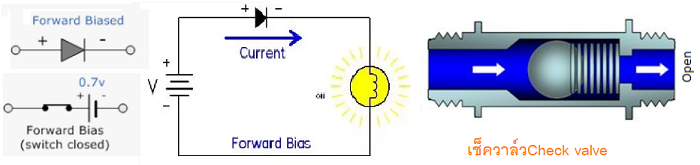

1.  การให้ไบแอสตามหรือเรียกว่า ฟอร์เวิร์ดไบแอส (FORWARD BIAS) การให้ไบแอสแบบนี้คือ ต่อขั้วบวกของแรงดันไฟตรงเข้ากับสารกึ่งตัวนำประเภทพีและต่อขั้วลบของแรงดัน   ไฟตรงเข้ากับสารกึ่งตัวนำประเภทเอ็น ตามรูป





การต่อไบแอสตามให้กับไดโอดจะทำให้มีกระแสไหลผ่านตัวไดโอดได้ง่ายเหมือนกับไดโอดตัวนั้นเป็นสวิตซ์อยู่ในลักษณะต่อทำให้สารกึ่งตัวนำประเภทพีและสารกึ่งตัวนำประเภทเอ็นมีค่าความต้านทานต่ำ กระแสไฟจึงไหลผ่านไดโอดได้

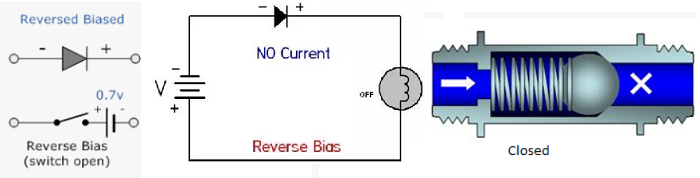

2.   การไบแอสอุปกรณ์ไดโอดย้อนกลับ หรือที่เรียกว่า Reverse Bias ซึ่งการไบแอสในลักษณะนี้จะเป็นการกำหนดให้ขั้ว A (Anode) ที่มีลักษณะของสารเป็นสาร P มีค่าของแรงดันน้อยกว่าขั้ว K (Cathode) ที่มีลักษณะของสารเป็นสาร N ซึ่งจากลักษณะดังกล่าวนี้ก็จะทำให้ไดโอดนั้นไม่สามารถที่จะนำกระแสได้ และจากลักษณะของการไบแอสนี้นั้นมันก็จะเป็นลักษณะการทำงานของอุปกรณ์ไดโอดในทางอุดมคติ (Ideal Diode) อีกอย่างหนึ่งนะครับ ดังแสดงในรูป

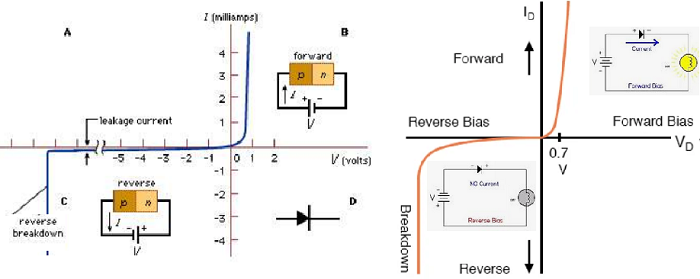

จากที่ได้กล่าวมาในตอนต้นนั้น เราสามารถที่จะทำการเขียนกราฟเพื่อแสดงถึงความสัมพันธ์ระหว่างค่าแรงดัน และค่าของกระแส ของอุปกรณ์ไดโอดในทางอุดมคติ (Ideal Diode) ได้ ดังแสดงในรูป

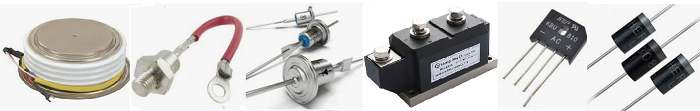

ไดโอดที่ใช้งานอยู่ในปัจจุบัน มี 2 ชนิด คือ

1.  ไดโอดที่ทำจากซิลิคอนเรียกว่า ซิลิคอนไดโอดเป็นไดโอดที่ทนกระแสไฟได้สูงและสามารถใช้งานได้ในที่มีอุณหภูมิสูงถึง200°Cนิยมเอาไดโอดแบบนี้ใช้ในวงจรเรียงกระแส


2.  ไดโอดทำจากเยอร์มาเนี่ยมเรียกว่า เยอร์มาเนี่ยมไดโอด ไดโอดแบบนี้ทนกระแสได้ ต่ำกว่าแบบซิลิคอน ทนความร้อนได้ประมาณ 85°C ไดโอดแบบเยอร์มาเนี่ยมใช้ได้ดีในวงจรที่มีความถี่สูง นิยมนำไดโอดแบบนี้ไปใช้ในวงจรแยกสัญญาณหรือวงจรผสมสัญญาณ


ถ้าป้อนแรงดันไฟให้กับไดโอด โดยการเพิ่มแรงดันไฟที่แหล่งจ่ายจาก 0 โวลต์ ตอนแรกไดโอดยังไม่ทำงานคือไม่มีกระแสไฟไหล เมื่อเพิ่มแรงดันไฟถึง 1 โวลต์ก็ยังไม่มีกระแสไหลผ่านรอยต่อไดโอด เพราะตรงรอยต่อระหว่างสารกึ่งตัวนำประเภทพีและประเภทเอ็น ยังมีแนวขวางกั้นศักย์อยู่ เพื่อให้แนวขวางกั้นศักย์ลดลง ต้องให้แรงดันไฟสูงกว่าค่าแนวขวางกั้นศักย์ จึงจะมีกระแสไฟไหลผ่านไดโอด   ถ้าเป็นซิลิคอนไดโอดต้องเพิ่มแรงดันไฟตั้งแต่ 0.5-0.7 โวลต์ จึงจะมีกระแสไฟไหลผ่านในไดโอด และแรงดันไฟตั้งแต่ 0.2-0.3 โวลต์  สำหรับไดโอดที่ทำจากเยอร์มาเนี่ยม



 คลิปแนะนำการเช็คไดโอดว่าดีหรือเสีย

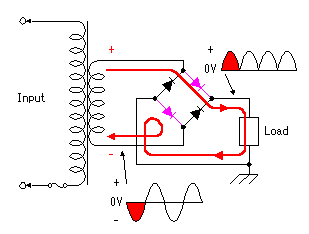

อ่านบทความตอนต่อไป   =>  วงจรเรียงกระแสด้วยเพาเวอร์ไดโอด (Rectifier circuit with Power diode)



Cr :
th.wikipedia.org // www.cpe.ku.ac.th // www.winboardgroup.com
www.wara.com/article-778.html //  www2.tatc.ac.th/e-learning/story9.html
