ฮาร์มอนิกในระบบไฟฟ้า
Harmonic in power system

sakchai@pea.or.th



                  ในปัจจุบันการไฟฟ้าหรือผู้ใช้ไฟฟ้าได้ให้ความสำคัญกับคุณภาพไฟฟ้ามากขึ้น  เนื่องจากในระบบไฟฟ้าและโดยเฉพาะ
             ในกระบวนการผลิตของอุตสาหกรรม ได้มีการใช้อุปกรณ์ที่มีเทคโนโลยีสูงกว่าเดิมในอดีต  ซึ่งคุณลักษณะการทำงานของ
             อุปกรณ์ดังกล่าวจะไวต่อการเปลี่ยนแปลงต่อกระแสและแรงดัน  คือถ้ามีขนาดและรูปร่างผิดเพี้ยน ไปจากสภาพการจ่ายไฟ
             ปกติ อาจจะทำให้อุปกรณ์มีการทำงานผิดพลาดหรือเกิดการชำรุดเสียหายขึ้นได้   ซึ่งเป็นปัญหาคุณภาพไฟฟ้าที่ต้องมีการ
             ป้องกันและแก้ไข     โดยสาเหตุหลักที่ทำให้กระแสและแรงดันในระบบไฟฟ้ามีขนาดและรูปร่างผิดเพี้ยนไปจากสภาพการ
             จ่ายไฟปกติ    มีสาเหตุเกิดจากฮาร์มอนิกที่มีอยู่ในระบบไฟฟ้า ซึ่งเนื่องจากปัจจุบันโรงงานอุตสาหกรรมและอาคารพาณิชย์
             มีการใช้อุปกรณ์สมัยใหม่เทคโนโลยีสูงที่ทำจากอุปกรณ์ทางด้านโซลิดสเตท  เพื่อเพิ่มประสิทธิภาพในการควบคุมกระบวน
             การผลิตให้มีคุณภาพและได้ปริมาณตามที่ต้องการและในอนาคตจะมีแนวโน้มการใช้มากขึ้นเรื่อยๆ        โดยส่วนใหญ่เป็น
             อุปกรณ์ที่มีการทำงานแบบไม่เป็นเชิงเส้น  (Non-liner load)       ซึ่งเป็นแหล่งกำเนิดฮาร์มอนิก        เช่นคอนเวอร์เตอร์
             (Convertor) ตัวเรียงกระแสกำลัง ( Power Rectifier) และชุดขับเคลื่อนปรับความเร็ว(Adjustable-Speed Drive)
              เป็นต้นฯ

                    ด้วยผลของการใช้อุปกรณ์ที่มีการทำงานแบบไม่เป็นเชิงเส้น  อุปกรณ์ดังกล่าวจะจ่ายกระแสฮาร์มอนิกเข้าสู่ระบบไฟฟ้า
              ภายในของผู้ใช้ไฟเอง หรือถ้าเป็นอุปกรณ์ที่มีพิกัดขนาดใหญ่   กระแสฮาร์มอนิกนั้นอาจไหลเข้าสู่ระบบไฟฟ้าอื่นในบริเวณ
              ข้างเคียง  จากผลกระทบของฮาร์มอนิกส์ทำให้กระแสและแรงดันในระบบมีขนาดและรูปร่างเพี้ยน ( Distortion) ไปจาก
              สภาพการจ่ายไฟปกติ ซึ่งเป็นผลทำให้อุปกรณ์มีการทำงานผิดพลาดหรือเกิดการชำรุดเสียหายได้    และเพื่อเป็นการเตรียม
              พร้อมสำหรับการป้องกันและแก้ไขปัญหาดังกล่าวที่เกิดขึ้นในระบบไฟฟ้าในบ้านเรา    ในบทความนี้จะกล่าวถึงความเข้าใจ
              เบื้องต้น และภาพโดยรวมทั่วไปของฮาร์มอนิก แหล่งกำเนิดฮาร์มอนิก และผลกระทบที่เกิดจากปัญหาฮาร์มอนิก     เพื่อเป็น
              ความเข้าใจเบื้องต้นก่อนที่จะศึกษาและทำการวิเคราะห์แก้ไขปัญหาฮาร์มอนิกขั้นต่อไปซึ่งเป็นส่วนหนึ่งที่จะช่วยทำให้ระบบ
              ไฟฟ้าในบ้านเรา มีคุณภาพยิ่งขึ้น

              คำนิยามฮาร์มอนิก
                    ฮาร์มอนิก ( Harmonic ) คือส่วนประกอบในรูปสัญญาณคลื่นไซน์ (Sine wave) ของสัญญาณหรือปริมาณเป็นคาบใดๆ
               ซึ่งมีความถี่เป็นจำนวนเต็มเท่าของความถี่หลักมูล     ( Fundamental Frequency ในระบบไฟฟ้า เรามีค่าเท่ากับ 50 Hz)
               เช่นฮาร์มอนิกลำดับที่ 3 มีค่าความถี่เป็น 150Hz และฮาร์มอนิกลำดับที่ 5 มีค่าความถี่เป็น 250Hz ฯ แสดงดังรูปที่1

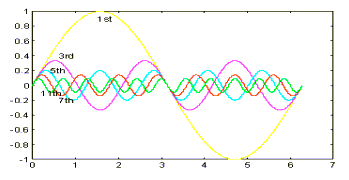

รูปที่1 ฮาร์มอนิกที่ลำดับต่างๆ

                     และผลของฮาร์มอนิกเมื่อรวมกันกับสัญญาณความถี่หลักมูลด้วยทางขนาด (Amplitude) และมุมเฟส (Phase Angle)
                ทำให้สัญญาณที่เกิดขึ้นมีขนาดเปลี่ยนไปและมีรูปสัญญาณเพี้ยนไปจากสัญญาณคลื่นไซน์ดังรูปที่ 2

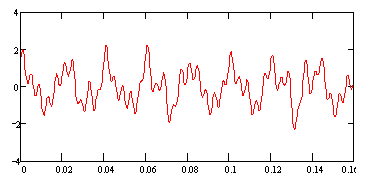

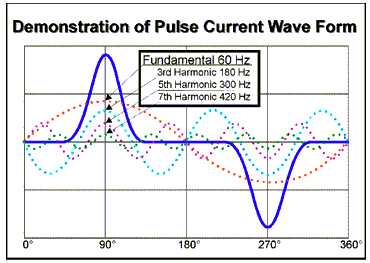

รูปที่ 2 แสดงถึงฮาร์มอนิกส์ลำดับที่ 3,5 และ 7 ที่มุมต่างๆ ทำให้สัญญาณไซด์มีรูปร่างผิดเพี้ยน

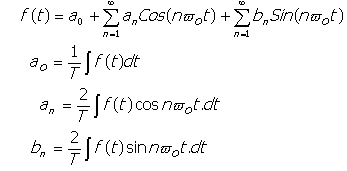

                 ในทางคณิตศาสตร์สามารถใช้อนุกรมฟูเรียร์อธิบายคุณลักษณะของฮาร์มอนิกส์ได้ โดยสัญญาณหรือฟังก์ชัน ที่เป็นคาบใดๆ
           สามารถกระจายให้อยู่ในรูปผลรวมของฟังก์ชันตรีโกณมิติที่ความถี่ต่างๆเป็นฟังก์ชันคาบที่เขียนแทนด้วย f (t ) ดังสมการ



                     เมื่อ T คือ 1 คาบของสัญญาณและ n คือเลขจำนวนเต็มบวก
                            n คือจำนวนเต็มบวก

                ในกรณีที่ n = 0    จะเป็นความถี่มูลฐาน ( Fundamental Frequency ) หรือกรณีที่ n มีค่ามากกว่าศูนย์เราเรียกความถี่

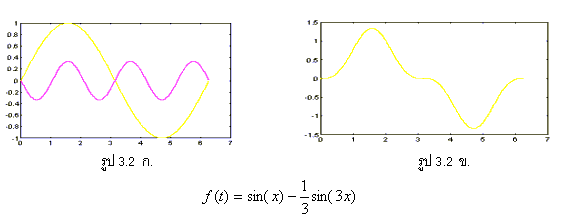

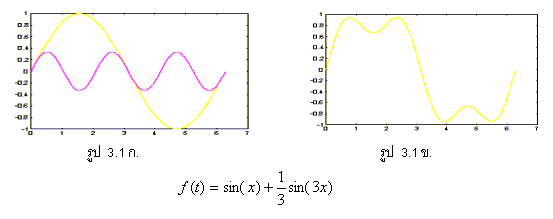

              นี้ว่าฮาร์มอนิกส์ลำดับที่ n ซึ่งเป็นได้ทั้งลำดับคู่และคี่ และจากรูปที่ 3.1 ข.และรูป. 3.2ข. แสดงถึงความเพี้ยนของสัญญาณ
              ที่เกิดขึ้นเกิดจากการรวมสัญญาณคลื่นไซน์ที่ความถี่หลักมูลกับคลื่นไซน์ที่เป็นฮาร์มอนิกลำดับที่ 3 ดังรูปที่ 3.1ก. และรูป
              3.2ก. ตามลำดับ


               ค่าความเพี้ยนฮาร์มอนิกรวม

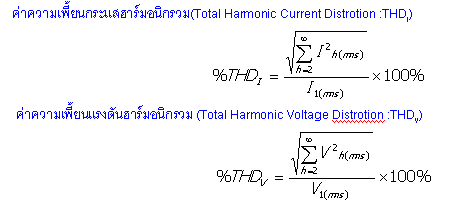

                     มาตรฐาน IEC   และ IEEE ใช้ค่าความเพี้ยนฮาร์มอนิกส์ : %THD (Total Harmonic Distrotion )   เป็นค่าบอกระดับ
               ความเพี้ยนฮาร์มอนิก       โดยเทียบจากอัตราส่วนระหว่างค่ารากที่สองของผลบวกกำลังสองของส่วนประกอบฮาร์มอนิก
               กับค่าของส่วนประกอบความถี่หลักมูลเทียบเป็นร้อยละ ซึ่งจะแยกออกเป็น ค่าความเพี้ยนกระแสฮาร์มอนิกรวม และค่า
               ความเพี้ยนแรงดันฮาร์มอนิกรวม



                                 Vh (rms) : ค่า rmsของแรงดันฮาร์มอนิกลำดับที่ h
                                 Ih (rms) : ค่า rmsของกระแสฮาร์มอนิกลำดับที่ h
                                 V1 (rms) : ค่า rmsของแรงดันที่ความถี่หลักมูล
                                 I1 (rms) : ค่า rmsของกระแสที่ความถี่หลักมูล


                               ความสัมพันธ์ของ %THDI % THDV และ MVASC

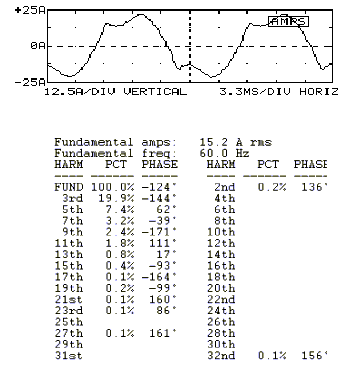

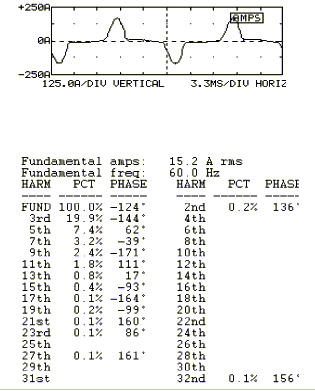

               ในบางครั้งค่าของ %THDI ที่มีค่าสูงๆในระบบไฟฟ้า ระบบไฟฟ้านั้นอาจจะไม่เกิดผลกระทบจากปัญหาฮาร์มอนิกส์ได้เพราะ

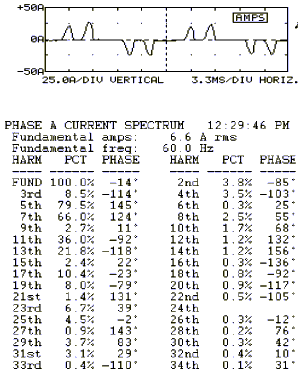

              ค่า %THDI จะเป็นเพียงค่าที่บอกถึงคุณลักษณะของกระแสฮาร์มอนิกส์ของโหลดที่ไม่เป็นเชิงเส้นแต่ละชนิด ( ดูจากสูตรดัง
              ข้างต้นและตารางที่ 1ประกอบ) แต่ไม่สามารถที่จะบอกถึงความรุนแรงของระดับฮาร์มอนิกส์ได้อย่างสมบูรณ์ ดังในกรณีขนาด
              พิกัด กำลังของโหลดที่ไม่เป็นเชิงเส้นชนิดหนึ่งตัวเดียวกัน ที่ค่าพิกัดกำลังมากหรือน้อย ค่า %THDIของโหลดดังกล่าวก็จะเป็น
              ค่าเดียวกัน แต่ระดับความรุนแรงที่ทำให้เกิดปัญหาฮาร์มอนิกส์จะไม่เท่ากัน   ดังนั้นถ้าเราจะพิจารณาค่าของ %THDI ควรจะ
              พิจารณาถึงพิกัดกำลังของโหลดที่ไม่เป็นเชิงเส้นประกอบกันด้วย ซึ่งค่าความเพี้ยนกระแสฮาร์มอนิกจะมีค่าเป็นแอมป์ THDI
              เราสามารถที่จะพิจารณาถึงระดับความรุนแรงของปัญหาฮาร์มอนิกส์ในระดับหนึ่งได้ ส่วนค่า % THDV   นั้นสามารถที่บอกถึง
              ระดับความรุนแรงของปัญหาฮาร์มอนิกส์ในระบบได้ซึ่งจะต่างจากค่า %THDI    โดยจะอธิบายถึงความสัมพันธ์ระหว่างกระแส
               แรงดันฮาร์มอนิกส์ และค่าพิกัดลังวงจรของระบบ (MVASC) ดังรูปที่ 4

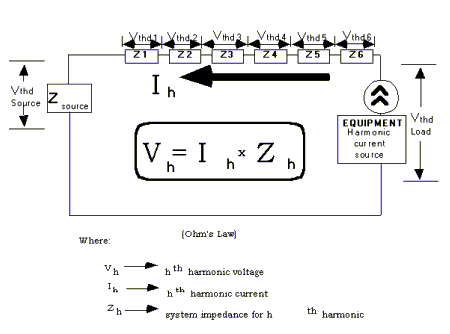

รูปที่ 4 ความสัมพันธ์ของกระแส แรงดัน และค่าอิมพิแดนซ์ฮาร์มอนิก

                  จากรูปที่ 4 ที่แหล่งกำเนิดแรงดันไฟฟ้า จะมีค่าอิมพิแดนซ์ค่าหนึ่งซึ่งขึ้นอยู่กับค่าความถี่ของผู้ใช้ไฟ (50 Hz) เมื่อโหลด
              ที่ไม่เป็น เชิงเส้นทำงานจะจ่ายกระแสฮาร์มอนิกส์ที่ลำดับต่างๆ (Ih) เข้าสู่ระบบ และผ่านค่าอิมพิแดนซ์ของระบบที่ความถี่ต่างๆ
             ( Zh )ของระบบทำให้เกิดแรงดันฮาร์มอนิกส์ที่ลำดับต่างๆ (Vh) ทำให้สัญญาณแรงดันในระบบมีขนาดและสัญญาณผิดเพี้ยนไป
             จากแหล่งจ่ายเดิม ตามสมการ Vh = Ih x Zh และจากสมการทำให้เราสามารถพิจารณาได้ว่าค่าความเพี้ยน แรงดันฮาร์มอนิก
             ที่เกิดในระบบหนึ่งนั้น(ไม่คำนึงถึงสภาวะปัญหาฮาร์มอนิกส์รีโซแนนซ์) จะขึ้นอยู่กับชนิดและพิกัด กำลังของโหลดที่ไม่เป็นเชิง
             เส้น (Ih) และค่าพิกัดกำลังลัดวงจรของระบบไฟฟ้า (Zh) นั่นคือ    กรณีสถานที่ตั้งของโหลดที่ไม่เป็นเชิงเส้นอยู่ใกล้สถานีไฟฟ้าฯ
            ซึ่งมีค่าพิกัดลัดวงจรสูงจะมีค่าอิมพิแดนซ์ของระบบต่ำ แต่ถ้าอยู่ไกลสถานีไฟฟ้าฯ ค่าพิกัดลัดวงจรสูงจะมีค่าอิมพิแดนซ์ของระบบ
             สูง ซึ่งทำให้พิจาณาได้ว่าโรงงานที่มีโหลดไม่เป็นเชิงเส้นที่อยู่ใก้ลสถานีไฟฟ้าฯ จะได้รับผลกระทบจากปัญหาฮาร์มอนิกส์น้อยกว่า

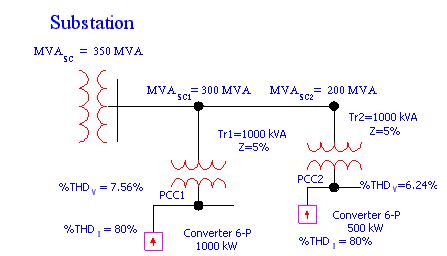

            โรงงานที่อยู่ไกล สถานีไฟฟ้าฯ ในกรณีที่ระบบภายในโรงงานเหมือนกันดังรูปที่ 5

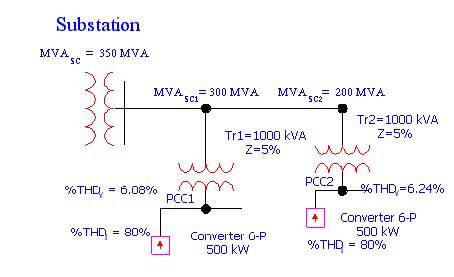

รูปที่ 5 แสดงการเปรียบเทียบค่า % THDVของแต่ระบบและสถานที่ตั้ง

          จุดต่อร่วม (Point of Common Coupling , PCC)
          คือจุดซื้อขายไฟระหว่างการไฟฟ้ากับผู้ใช้ไฟ หรือตำแหน่งที่ทำการตรวจวัดฮาร์มอนิก


                  แหล่งกำเนิดฮาร์มอนิก
                                 จากที่กล่าวมาโดยภาวะปกติ    การไฟฟ้าจะจ่ายแรงดันไฟฟ้าที่เป็นรูปสัญญาณคลื่นไซน์ให้กับโหลด
                    ประเภทต่างๆของผู้ใช้ไฟ              แต่ในกรณีในระบบไฟฟ้าที่ผู้ใช้ไฟบางรายมีโหลดประเภทไม่เป็นเชิงเส้น
                    ( Nonlinear Load )    ซึ่งโหลดดังกล่าวเป็นแหล่งกำเนิดฮาร์มอนิก       กระแสฮาร์มอนิกนั้นจะไหลเข้าสู่ระบบ
                    ของผู้ใช้ไฟเองและระบบไฟฟ้าข้างเคียง ผลของกระแสฮาร์มอนิกจะทำให้เกิดแรงดันในระบบไฟฟ้าเพี้ยนไป
                    จากรูปคลื่นไซน์ ค่าความเพี้ยนของแรงดันจะมากหรือน้อยนั้น     ขึ้นอยู่กับค่าอิมพิแดนซ์ของระบบและขนาด
                    ของกระแสฮาร์มอนิกที่ความถี่ต่างๆ      ด้วยผลของกระแสฮาร์มอนิกดังกล่าวไหลเข้าสู่ระบบใกล้เคียง อาจไป
                    รบกวนการทำงานหรือสร้างความเสียหายแก่อุปกรณ์ของผู้ใช้ไฟรายอื่นๆและอุปกรณ์ในระบบของการไฟฟ้าได้
                    ดังนั้นเรามีความเป็นที่จะต้องทราบว่าโหลดที่อยู่ในอาคารหรือโรงงานอุตสาหกรรมเรานั้น  มีโหลดที่เป็นแหล่ง
                    จ่ายฮาร์มอนิกส์หรือไม่ และโหลดประเภทใดเป็นโหลดที่เป็นแหล่งจ่ายฮาร์มอนิกส์ เพื่อที่ทำความใจก่อนที่จะ
                    ทำการแก้ไขและป้องกันปัญหาที่อาจเกิดขึ้นจากฮาร์มอนิกส์ต่อไป เราสามารถแบ่งแหล่งกำเนิดฮาร์มอนิกตาม
                     คุณลักษณะการทำงานของอุปกรณ์ได้ดังต่อไปนี้


                   1. อุปกรณ์อิเลคทรอนิกส์ที่มีทั่วไปในบ้านพัก สำนักงาน ส่วนใหญ่เป็นชนิด 1เฟส

                   1.1 อุปกรณ์ที่มีการใช้แหล่งจ่ายกำลังแบบสวิทซ์ชิ่ง(SWITCHING MODE POWER SUPPLY : SMPS
                         เช่น เครื่องคอมพิวเตอร์ (Computer)


                     1.2 บาลาสต์อิเลคทรอนิกส์ ( Electronic Ballast)


                   2. อุปกรณ์อิเลคทรอนิกส์กำลัง เป็นอุปกรณ์ที่ใช้ในการผลิตในโรงงานอุตสาหกรรม

                      2.1  ตัวเรียงกระแสกำลัง (Power Rectifier)
                      2.2  เครื่องแปลงผันกำลังแบบสถิต (Static Power Converter :SPC)
                      2.3  ตัวโปรแกรมเมเบิ้ลลอจิกคอนโทรลเลอร์ (Programmable Logic Controller :PLC)
                      2.4  ชุดขับเคลื่อนปรับความเร็วได้ (Adjustable Speed Drive :ASD)



                   3.อุปกรณ์ที่มีการทำงานประเภทอาร์ค

                 3.1  เตาหลอมแบบอาร์ค (Arc Furnace)
                 3.2  เตาหลอมแบบเหนี่ยวนำ (Induction Furnace)
                 3.3  เครื่องเชื่อมแบบอาร์ค/แบบสปอต (Arc Welding / Spot Welding)



                4. อุปกรณ์ที่มีความสัมพันธ์ไม่เป็นเชิงเส้นของแรงดันและกระแสเนื่องจากการอิ่มตัวของแกนเหล็กทางแม่เหล็กไฟฟ้า
                    เช่น หม้อแปลงไฟฟ้า (Transformer)และเครื่องกลไฟฟ้า (Electric Machine )


                                       ผลกระทบของฮาร์มอนิกที่มีผลต่ออุปกรณ์ในระบบไฟฟ้า
                    ปัญหาฮาร์มอนิกที่ทำให้เกิดผลกระทบต่ออุปกรณ์ในระบบไฟฟ้าออกเป็น 2 กรณีคือ

                -  ทำให้อุปกรณ์ในระบบมีการทำงานผิดพลาดด้วยผลของค่าแรงดันและกระแสฮาร์มอนิกที่มีขนาดและรูปคลื่น
                   สัญญาณไซน์ผิดเพี้ยนไป


                -  ทำให้อุปกรณ์ในระบบมีอายุการใช้งานน้อยลงหรือเกิดการชำรุดเสียหาย เนื่องจากมีค่า rms ของแรงดันหรือ

กระแส สูงขึ้นที่เกิดจากค่าฮาร์มอนิก หรือมีการขยายของแรงดันและกระแสฮาร์มอนิก   ที่เกิดจากฮาร์มอนิก
                   รีโซแนนซ์


                ปัญหาฮาร์มอนิกที่ส่งผลกระทบต่ออุปกรณ์ในระบบไฟฟ้าดังนี้คือ

                1. ผลของฮาร์มอนิกเรโซแนนซ์เกิดขึ้นในกรณีที่ความถี่เรโซแนนซ์ของระบบไ
ปตรงกับความถี่ฮาร์มอนิกทำให้เกิด
                    การขยายขนาดของแรงดันและกระแสฮาร์มอนิก เป็นผลทำให้อุปกรณ์ได
้รับความเสียหายเนื่องจากได้รับกระแส
                    และแรงดันเกินพิกัด

                2 . ผลของกระแสฮาร์มอนิกที่ไหลอยู่ในระบบจำหน่ายและสายส่ง        ทำให้เกิดค่ากำลังสูญเสียในสายมากขึ้น ทำให้
                     ประสิทธิภาพ การส่งจ่ายลดลง เนื่องจากกระแสฮาร์มอนิกทำให้ค่า rms ของกระแสและความต้านทานของสายสูงขึ้น

                3. ผลของกระแสฮาร์มอนิก Triplen ( ลำดับที่3,6,9..) จัดอยู่ในกลุ่มที่มีลำดับเป็นศูนย์ ( Zero Sequence) ในระบบ 3 เฟส
                    4 สาย ฮาร์มอนิกกลุ่มนี้จะรวมกันกันไหลอยู่ในสายนิวตรอล อาจทำให้สายนิวตรอนหรือหม้อแปลงเสียหายได้หากไม่มี
                    การออกแแบบรองรับไว้

                4. ผลของกระแสฮาร์มอนิกทำให้กำลังสูญเสียขณะมีโหลดและกำลังสูญเสียสเตรย์ฟลักซ์ (Stray Flux Loss) ของหม้อแปลง
                    มีค่าเพิ่มขึ้น และทำให้ประสิทธิภาพการในรับโหลดของหม้อแปลงลดลงไป(derating) ผลของแรงดันฮาร์มอนิกทำให้เกิด
                    กำลังสูญเสียกระแสไหลวน (Eddy Current Loss) และกำลังสูญเสียฮิสเทอรีซีส (Hysteresis -Loss) เพิ่มขึ้น

               5. ผลของกระแสฮาร์มอนิกทำให้เกิดความร้อนและความเครียดไดอิเลคตริก    ( Dielectric Stress )    กับตัวคาปาซิเตอร์
                   และอาจทำให้ฟิวส์ของตัวคาปาซิเตอร์ขาดง่ายกว่าการใช้งานปกติ ผลของแรงดันฮาร์มอนิกทำให้เกิดค่ากำลังสูญเสียใน
                   คาปาซิเตอร์        และผลจากภาวะเรโซแนนซ์ที่ตัวคาปาซิเตอร์ทำให้เกิดขยายกระแสและแรงดันฮาร์มอนิกขนาดใหญ่
                   ดังนั้น   เพื่อความปลอดภัยในการใช้งานของคาปาซิเตอร์สามารถทนต่อค่ากระแสและแรงดันฮาร์มอนิก  คาปาซิเตอร์ที่
                  ออกแบบสร้างจากผู้ผลิตได้กำหนดตามมาตรฐาน มาตรฐาน IEEE Std. 18-1992

              6. ผลของกระแสฮาร์มอนิกทำให้เกิดความร้อนในตัวฟิวส์เพิ่มขึ้น ทำให้ลักษณะเวลา-กระแส (Time-Current Characteristic)
                  ของฟิวส์เปลี่ยนไป  กรณีที่มีฟอลต์ระดับต่ำเกิดขึ้นฟิวส์จะขาดก่อนในเวลาที่กำหนด   หรือในกรณีที่ฟิวส์ขาดโดยไม่ทราบ
                  สาเหตุจะเป็นเหตุมาจากฮาร์มอนิกในกรณีที่เกิดภาวะเรโซแนนซ์ได้เช่นกัน

              7. ผลของฮาร์มอนิกทำให้การทำงานของรีเลย์ผิดพลาดซึ่งขึ้นอยู่กับคุณสมบัติการทำงานของชนิดรีเลย์ การทำงานของรีเลย์ชนิด
                  Electromagnetic ขึ้นอยู่กับค่ากระแสและแรงดัน rms ส่วนการทำงานของรีเลย์ชนิด Digital       ขึ้นอยู่กับค่าแรงดันยอดคลื่น
                  (Crest Voltage) จากการ Sampling และตรวจค่า Zero Crossing ค่ากระแสหรือแรงดันที่ศูนย์ โดยลักษณะที่ทำให้รีเลย์ทำงาน
                   ผิดพลาดดังนี้

                       -  ทำให้รีเลย์มีการทำงานช้าลง หรือทำงานด้วยค่า(Pickup Values) ที่สูง โดยปกติรีเลย์จะทำงานอย่างรวดเร็วและทำงาน
                          ด้วยค่าเริ่มต่ำๆ

                        -  กรณีที่มีกระแสฮาร์มอนิกTriplenมากพออาจทำให้กราวด์รีเลย์ทำงานผิดพลาด (False Trip)
                        -  ทำให้รีเลย์ระยะทาง(Distance Relay)ทำงานผิดพลาด ด้วยผลของกระแสฮาร์มอนิกที่ทำให้อิมพิแดนซ์เพิ่มขึ้นต่างจาก
                           ค่าอิมพิแดนซ์ที่ทำการเซทติ้งที่ความถี่หลักมูล

                       -  ทำให้รีเลย์สถิตแบบความถี่ต่ำ (Static Underfrequency Relay) มีความไวกว่าปกติ อาจทำให้เกิดการทริปผิดพลาด

                       -  ทำให้รีเลย์กระแสและแรงดันเกิน (Overcurrent and Overvoltage Relay) ทำงานผิดพลาดตามคุณสมบัติที่ตั้งไว้

                       -  ทำให้ความเร็วในการทำงานของรีเลย์ชนิดผลต่าง (Differential Relay) ทำงานช้าลง

            8.  ผลของกระแสฮาร์มอนิกมีผลกระทบต่อความสามารถใน การตัดกระแส   ( Current Interruption Capacity )     ของอุปกรณ์
                 สวิตซ์เกียร์ คือทำให้ขนาดของอัตราค่ากระแสเทียบกับเวลา di / dt มีค่าสูงในขณะที่กระแสมีค่าเป็นศูนย์     เป็นผลทำให้
                 เซอร์กิตเบรคเกอร์ไม่สามารถตัดกระแสได้เมื่อมีฮาร์มอนิก ซึ่งปัญหานี้จะเกิดกับอุปกรณ์อื่นๆที่ใช้ตัดกระแสได้เช่นกัน

            9.  ผลของฮาร์มอนิกทำให้มิเตอร์วัดค่าไฟฟ้า ( Watt - Hour Meter )   ซึ่งเป็นมิเตอร์ประเภทจานเหนี่ยวนำ ( Induction Disk)
                  ทำการวัดค่าผิดพลาดได้ ซึ่งโดยปกติการปรับแต่งมิเตอร์นั้นจะทำการปรับแต่งที่ความถี่หลักมูล

            10 .ผลของฮาร์มอนิกต่อเครื่องจักรไฟฟ้า    ทำให้กำลังสูญเสียเพิ่มขึ้น      เป็นผลทำให้เครื่องจักรร้อนกว่าปกติ ทำให้มอเตอร์
                  เหนี่ยวนำ สามเฟสเกิดปรากฎการณ์ค็อกกิ้ง(Cogging)คือไม่สามารถสตาร์ทมอเตอร์ได้ จากการที่ความเร็วมอเตอร์ต่ำกว่า
                  ความเร็วซิงโครนัส และทำให้เกิดการออสซิเลตทางกลของเครื่องจักรไฟฟ้า           ซึ่งมีผลต่อประสิทธิภาพและแรงบิดของ
                 เครื่องจักร

             11. ผลของฮาร์มอนิกทำให้เกิดสัญญาณรบกวน(Noise)ในระบบสื่อสารเช่นในระบบโทรศัพท์

          สรุป
                 ฮาร์มอนิกที่อยู่ในระบบไฟฟ้าเป็นปัญหาคุณภาพไฟฟ้าสำคัญเรื่องหนึ่ง เพราะปัจจุบันการใช้โหลดประเภทที่ไม่เป็นเชิงเส้น
           ที่เป็นแหล่งจ่ายฮาร์มอนิก และโรงงานอุตสาหกรรมและในอาคารพาณิชย์นับวันมีการใช้โหลดดังกล่าวเพิ่มมากขึ้น  ผลทำให้รูป
           คลื่นของแรงดันและกระแสเพี้ยนไปจากรูปไซด์ ซึ่งจะส่งผลกระทบให้อุปกรณ์มีการทำงานผิดพลาด หรืออาจเกิดการเสียหายได้
           ซึ่งในบทความนี้จะกล่าวถึงผลกระทบจากฮาร์มอนิกเพียงเบื้องต้น    และจะนำเสนอในเชิงการวิเคราะห์และวิธีการแนวทางการ
           แก้ไขต่อไปในครั้งหน้า

              เอกสารอ้างอิง

            1. Effects of Harmonic on Equipment "IEEE Transaction on Power Delivery, Vol.8, No.2, April 1993"
            2. P519A/D5Guide for Applying Harmonic Limits on Power System
            3. IEC 1000-3-6 Assessment of emission limit for distoring loads in MV and HV power system
                Basic EMC publication
            4. IEEE Std. 18-1992 IEEE Standard for Shunt Power Capacitors
            5. IEEE Std. C57.110-1986 Recommended practice for establishing transformer capability when supplying
                Nonsinusoidal load currents
